糙面土工膜斜坡防滑施工技巧探析
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/4/16

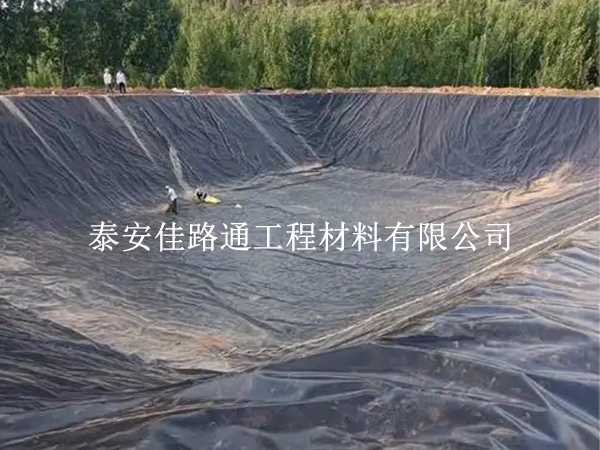

在水利工程、交通工程及環(huán)保工程等場景中，糙面土工膜憑借其優(yōu)異的防滲性能與粗糙摩擦特性，成為斜坡防護(hù)的關(guān)鍵材料。為確保其在復(fù)雜工況下的穩(wěn)定性與耐久性，需嚴(yán)格遵循科學(xué)施工技巧。以下從基面處理、材料鋪貼、錨固設(shè)計(jì)、質(zhì)量管控四大維度，解析糙面土工膜斜坡防滑施工的核心要點(diǎn)。一、基面處理：筑牢防滑根基1、平整度控制斜坡基面需通過機(jī)械或人工方式平整，凹凸差控制在±50mm以內(nèi)，避免應(yīng)力集中導(dǎo)致土工膜撕裂。采用激光掃平儀實(shí)時(shí)監(jiān)測，確保坡面線形順滑。2、錨固溝預(yù)埋在坡頂、坡腳及坡面轉(zhuǎn)折處設(shè)置倒梯形錨固溝，溝深≥0.5m、底寬≥0.3m，采用C20混凝土澆筑。預(yù)埋錨固鋼筋間距≤1m，與土工膜焊接強(qiáng)度需≥20N/mm。3、排水層優(yōu)化設(shè)置級(jí)配碎石排水層（粒徑5-20mm），厚度≥100mm，坡向排水坡度≥2%。土工布過濾層需與排水層緊密貼合，防止淤堵。二、材料鋪貼：精準(zhǔn)對(duì)接防滑性能1、糙面朝向設(shè)計(jì)糙面土工膜的糙面層應(yīng)朝向迎水面（或迎土面），利用其表面凸起結(jié)構(gòu)增加摩擦系數(shù)（μ≥0.6），提升抗滑移能力。2、焊接工藝控制采用雙軌熱熔焊接，焊接溫度280-320℃，焊接速度1.5-2.5m/min。焊縫強(qiáng)度需通過剝離試驗(yàn)驗(yàn)證，破壞面應(yīng)在母材而非焊縫處。3、坡面搭接策略沿坡面橫向搭接寬度≥150mm，縱向搭接寬度≥100mm，搭接縫避開坡面**大剪應(yīng)力區(qū)。坡頂預(yù)留5%伸縮余量，防止溫度變形撕裂。三、錨固設(shè)計(jì)：多維度鎖定結(jié)構(gòu)1、坡頂錨固系統(tǒng)采用"錨固溝+壓條+螺栓"復(fù)合錨固方式，壓條采用5mm厚鍍鋅鋼板，螺栓間距≤0.8m，預(yù)緊力≥150N·m，防止土工膜滑移。2、坡面錨固增強(qiáng)在坡面轉(zhuǎn)折處設(shè)置U型鋼錨釘，錨釘間距≤1.2m，嵌入基巖深度≥0.3m。配合土工格柵加筋層，形成立體錨固體系。3、坡腳防沖刷設(shè)計(jì)坡腳設(shè)置混凝土護(hù)腳（寬度≥1.5m），與土工膜焊接形成整體。護(hù)腳表面設(shè)置消能齒槽，降低水流沖刷力。四、質(zhì)量管控：全流程風(fēng)險(xiǎn)預(yù)控1、材料性能檢測進(jìn)場土工膜需檢測糙面摩擦系數(shù)、抗拉強(qiáng)度、延伸率等指標(biāo)，確保符合GB/T 17643-2011標(biāo)準(zhǔn)。2、施工過程監(jiān)控采用無人機(jī)+激光測距儀實(shí)時(shí)監(jiān)測坡面變形，變形量超過1%時(shí)立即停工整改。關(guān)鍵工序（如焊接、錨固）實(shí)行"三檢制"。3、長效防護(hù)機(jī)制坡面鋪設(shè)無紡?fù)凉げ急Ｗo(hù)層，防止紫外線老化。定期檢查錨固系統(tǒng)，每3年進(jìn)行一次焊縫完整性檢測。糙面土工膜斜坡防滑施工需以"材料-結(jié)構(gòu)-工藝"協(xié)同優(yōu)化為核心，通過精細(xì)化設(shè)計(jì)與標(biāo)準(zhǔn)化施工，構(gòu)建"糙面摩擦+錨固鎖定+排水疏導(dǎo)"三維防滑體系，實(shí)現(xiàn)工程全生命周期**穩(wěn)定。
